MG型通用門式起重機應用范圍:適用于露天倉庫、貨(料)場、鐵路車站、港口碼頭各種物料的裝卸和搬運工作。
MG型通用門式起重機的優點:工作級別高、工作效率快速、穩定性好、使用壽命長
MG型通用門式起重機的缺點:貨期長、價格相對較高。
全國統一銷售熱線
MG型通用門式起重機應用范圍:適用于露天倉庫、貨(料)場、鐵路車站、港口碼頭各種物料的裝卸和搬運工作。
MG型通用門式起重機的優點:工作級別高、工作效率快速、穩定性好、使用壽命長
MG型通用門式起重機的缺點:貨期長、價格相對較高。

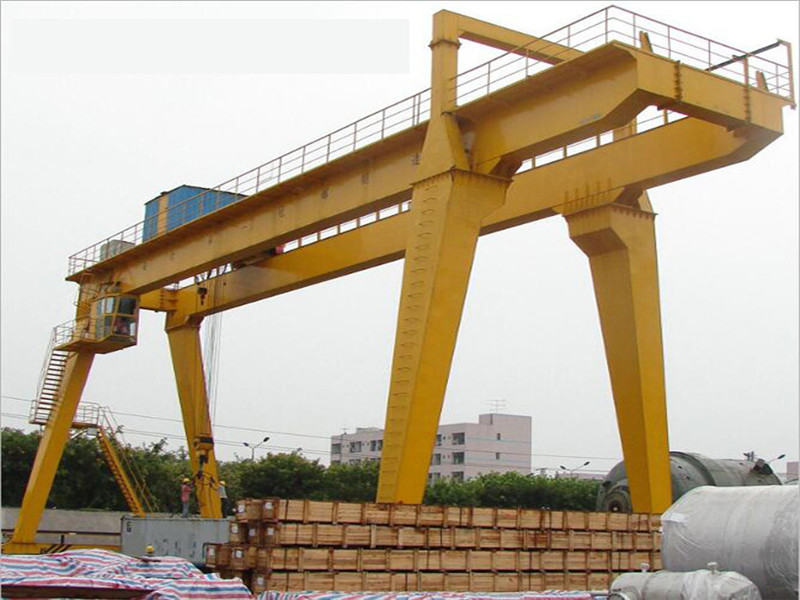

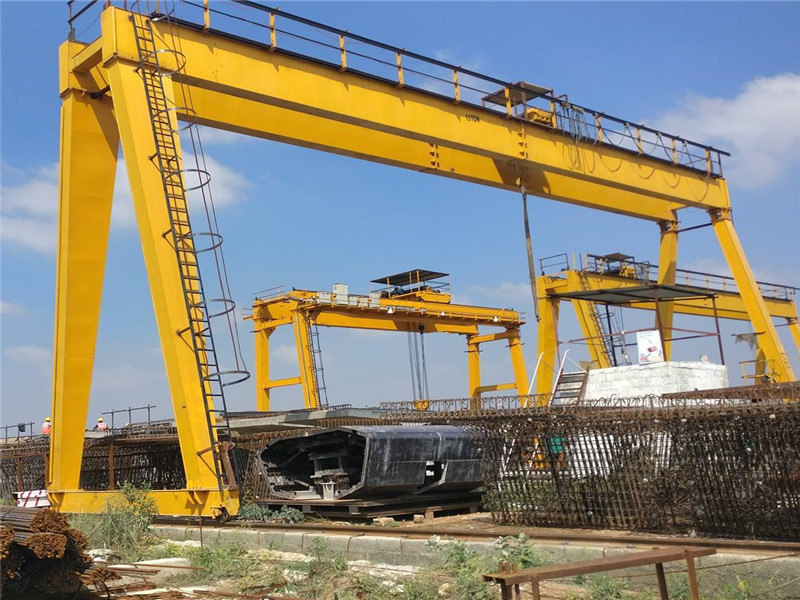

MG型通用門式起重機屬雙主梁通用門式起重機,也稱A型雙梁門吊,由橋架、大車運行機構、小車、電氣設備等部分構成。本起重機是按照GB/T14406-1993《通用門式起重機》設計制造,常用起重量10~50t,工作環境為-20~+40℃,工作級別A5、A6兩種。
24h全國免費咨詢熱線
86-13929139265
MG型通用門式起重機屬雙主梁通用門式起重機,也稱A型雙梁門吊,由橋架、大車運行機構、小車、電氣設備等部分構成。本起重機是按照GB/T14406-1993《通用門式起重機》設計制造,常用起重量10~50t,工作環境為-20~+40℃,工作級別A5、A6兩種。本起重機小車導電采用軟纜導電,大車采用滑觸線或電纜卷筒方式供電,操縱方式有地面控制、操縱室控制、遙控三種形式供用戶選擇。標準操縱方式為室控,全部機構均在司機室操縱并有防雨設備。適用于露天倉庫、貨(料)場、鐵路車站、港口碼頭各種物料的裝卸和搬運工作。 本起重機特點:橋架采用箱形雙梁焊接結構,起重機運行平穩,抗風性能好,各機構均設有安全保護裝置。缺點:貨期長、價格相對較高。
(1) 地面操縱
例:起重量:20/5t,跨度:22.5m,工作級別:A5
表示方法:MG20/5-22.5 A5DY
(2) 操縱室操縱
例:起重量:50/5t,跨度:28.5m,工作級別:A5
表示方法:MG50/5-28.5A5SY
起重量Cap(t) | 10 | 20/5 | ||||||||
工作制度Duty | A5 | |||||||||
跨度Span(m) | 18 | 22 | 26 | 30 | 18 | 22 | 26 | 30 | ||
最大起升高度 | 主鉤 | 10 | 10 | |||||||
Max.LiftingHeight | 副鉤 | 11 | ||||||||
速度(m/min) | 起升 | 主鉤 | 8.52 | 9.82 | ||||||
Speed | Hoisting | 副鉤 | 15.4 | |||||||
小車運行Traversing | 42.7 | 39.76 | ||||||||
大車運行Traversing | 37.8 | 37.6 | ||||||||
電動機型號 | 起升 | 主鉤 | YZR180L-6/15 | YZR250M1-6/37 | ||||||
Motor | Hoisting | 副鉤 | YZR180L-6/15 | |||||||
小車運行Traversing | YZR132M1-6/2.2 | YZR132M2-6/3.7 | ||||||||
大車運行Traversing | YZR160M2-6/2X7.5 | YZR160L-/2X11 | YZR160M2-6/2X7.5 | YZR160L-/2X11 | ||||||
主要尺寸 MainDimension | S1 | 5000 | 6000 | 7000 | 8000 | 4900 | 5900 | 6900 | 7900 | |
S2 | 5000 | 6000 | 7000 | 8000 | 5200 | 6200 | 7200 | 8200 | ||
C | 836 | |||||||||
L | 32000 | 38000 | 45000 | 51000 | 32000 | 38000 | 45000 | 51000 | ||
L1 | 7000 | 8000 | 9500 | 10500 | 7000 | 8000 | 9000 | 10000 | ||
L2 | 7000 | 8000 | 9500 | 10500 | 7000 | 8000 | 9000 | 10000 | ||
L3 | 6403 | 7403 | 8403 | 9403 | 6403 | 7403 | 8403 | 9403 | ||
H1 | 13694 | 13814 | 13964 | 14120 | 13916 | 13966 | 14020 | 14120 | ||
H2 | 10245 | 10445 | 10575 | 10741 | 10155 | 10205 | 10259 | 10309 | ||
H3 | 11295 | 11495 | 11625 | 11791 | 11503 | 11553 | 11607 | 11657 | ||
W | 8000 | 8000 | ||||||||
B | 9712 | 10658 | ||||||||
重量 | 小車重量Trolleyweight | 3.4 | 7.6 | |||||||
weight | 起重機總重Totalweight | 49.9 | 54.7 | 66.5 | 73.94 | 75.1 | 81 | 88.5 | 94.8 | |
最大輪壓(KN)Max.Wheelloading | 220 | 236 | 263 | 280 | 206 | 213 | 223 | 232 | ||
薦用鋼軌(Kg/m)RailRecommended | 38,43,50 | |||||||||
電源PowerSupply | 3AC380V50HZ |
起重量Cap(t) | 32/10 | 50/10 | ||||||||
工作制度Duty | A5-A6 | |||||||||
跨度Span(m) | 18 | 22 | 26 | 30 | 18 | 22 | 26 | 30 | ||
最大起升高度 | 主鉤 | 10 | 10 | |||||||
Max.LiftingHeight | 副鉤 | 11 | 11 | |||||||
速度(m/min) | 起升 | 主鉤 | 7.49 | 6.66 | ||||||
Speed | Hoisting | 副鉤 | 15.4 | 13.2 | ||||||
電動機型號 Motor | 小車運行Traversing | 38.15 | 38.5 | |||||||
大車運行Traversing | 32.3 | 37.6 | ||||||||
起升 | 主鉤 | YZR280S-8/45 | YZR315S-10/55 | |||||||
Hoisting | 副鉤 | YZR180L-6/15 | YZR225M-6/30 | |||||||
小車運行Traversing | YZR160M1-6/5.5 | YZR160M2-6/7.5 | ||||||||
大車運行Traversing | YZR160L-8/4X7.5 | YZR180L-8/4X11 | YZR160L-8/4X7.5 | YZR180L-8/4X11 | ||||||
主要尺寸 MainDimension | S1 | 4600 | 5600 | 6600 | 7600 | 4900 | 5900 | 6900 | 7900 | |
S2 | 4900 | 5900 | 6900 | 7900 | 5200 | 6200 | 7200 | 8200 | ||
C | 988 | 1071 | ||||||||
L | 32000 | 38000 | 45000 | 51000 | 32000 | 38000 | 46000 | 52500 | ||
L1 | 7000 | 8000 | 9000 | 10000 | 7000 | 8000 | 9000 | 10000 | ||
L2 | 7000 | 8000 | 9000 | 10000 | 7000 | 8000 | 9000 | 10000 | ||
L3 | 6403 | 7403 | 8403 | 9403 | 6403 | 7403 | 8403 | 9403 | ||
H1 | 14542 | 14592 | 14646 | 14648 | 15064 | 15068 | 15170 | 15172 | ||
H2 | 10348 | 10398 | 10452 | 10454 | 10180 | 10184 | 10286 | 10288 | ||
H3 | 11842 | 11892 | 11946 | 11948 | 12284 | 12288 | 12390 | 12392 | ||
W | 8000 | 8000 | ||||||||
B | 10658 | 10658 | ||||||||
重量 | 小車重量Trolleyweight | 11 | 13.6 | |||||||
weight | 起重機總重Totalweight | 92.2 | 99.9 | 110 | 118 | 106 | 120 | 129 | 135 | |
最大輪壓(KN)Max.Wheelloading | 286 | 305 | 322 | 340 | 286 | 305 | 322 | 340 | ||
薦用鋼軌(Kg/m)RailRecommended | 43,50,QU80 | |||||||||
電源PowerSupply | 3AC380V50HZ |
