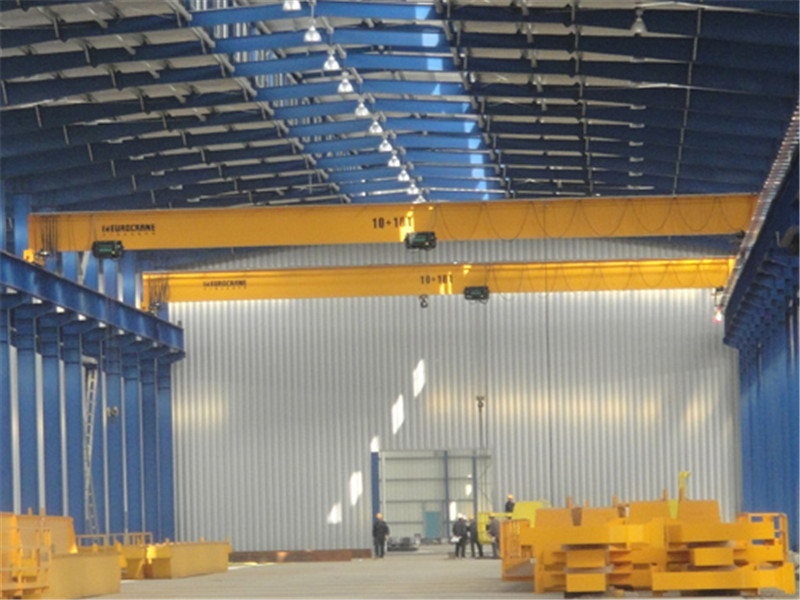

LDE型電動單梁起重機產品簡介:

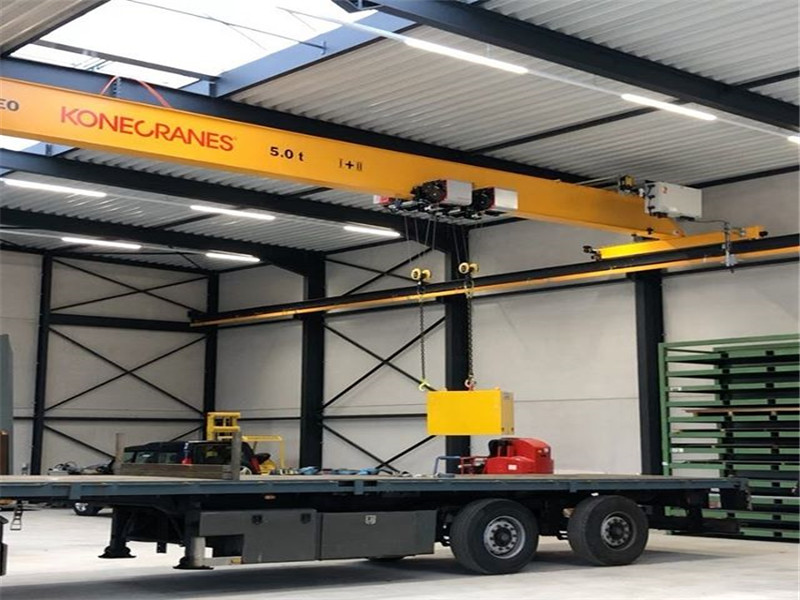

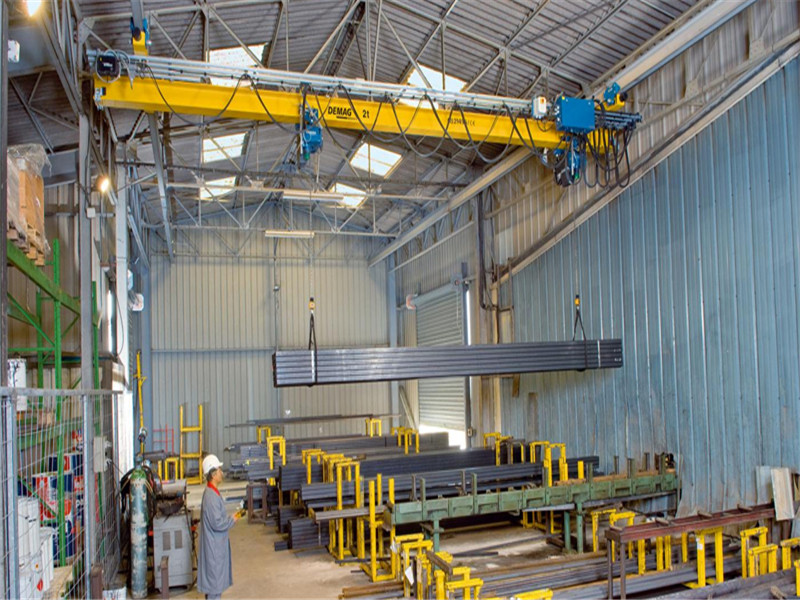

LDE型電動單梁起重機(以下簡稱單梁起重機)是按標準JB/T1306-94設計制造的,與CDI、MDI等形式的兩套電動葫蘆配套使用,成為一種有軌運行的輕小型單梁起重機,其適用起重量為1t+1t、2t+2t、3t+3t、5t+5t,適用跨度為7.5-22.5米工作環境溫度在—25—+40℃范圍內。為方便用戶,設有地面和操縱室兩種操縱形式,操縱室又設有端面及側面開門兩種形式,以供用戶選擇使用。本產品為一般用途起重機,多用于機械制造、裝配、倉庫等場所。
本產品規格表示方法如如下:
(1) 地面操縱
例:起重量:3t+3t,跨度:10.5m,工作級別:A4
表示方法:LD3+3-10.5 A4
(2) 操縱室操縱
例:起重量:5t+5t,跨度:16.5m,工作級別:A5
表示方法:LD5+5-16.5A5S

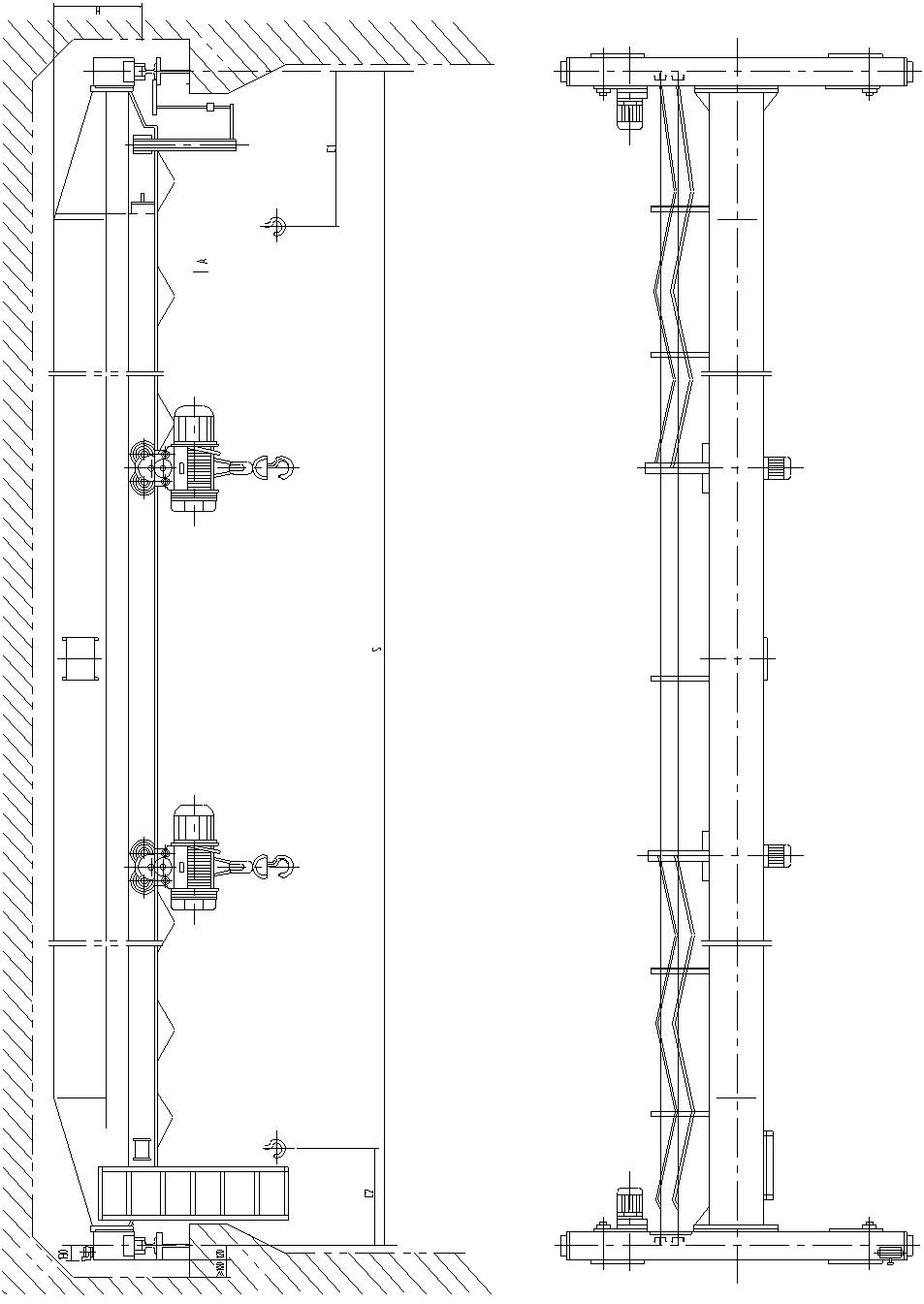

LDE型電動單梁起重機主要尺寸圖紙:
LDE型電動單梁起重機主要技術參數:
名稱 | 型號 單位 | LDE5+5-D-LDE5+5-S |
起重量Gn | t | 5+5 |
操作形式 |
| 地面操作 | 操縱室操作 |
起重機運輸機根 | 運行速 度V | m/mi n | 20 | 30 | 45 | 60 | 75 |
電動機 | 型號 |
| ZDY21-4 | ZDR12-4 |
功率 | kW | 2×1.5 | 2×1.5 |
轉速 | r/min | 1380 | 1380 |
電動葫蘆 | 型號 |
| CD(MD?) |
起升高 度H | m | 6、9、12、18、24、30 |
起升速 度 V? | m/mi n | 8(8/0.8) |
運行速 度 V? | m/mi n | 20(30) |
工作級別 |
| A:~A |
電源 |
| 3相50Hz 380V |
車輪直徑 | mm | 270 |
軌道面寬 | mm | 60~70 |
跨度S | m | 7.5 | 8 | 85 | 9 | 95 | 10 | 105 | 11 | 115 | 12 | 125 | 13 | 14 | 145 | 15 | 155 | 16 | 165 | 17 | 195 | 22.5 |
基本尺寸 | H? | mm | 745 | 820 | 875 | 865 | 875 |
H? | mm | 910 | 1010 | 1110 | 1060 | 1210 |
H? | mm | 1470 | 1495 | 1540 | 1600 | 1640 |
C? | mm | 1230 |
C? | mm | 1291 |
W | mm | 2000 | 2500 | 3000 |
B | mm | 2500 | 3000 | 3500 |
