歐式單梁起重機是一種常見的工業起重機械,主要用于工廠、車間等場所的貨物搬運和起重作業。它的主要特點是采用單梁結構,懸掛在車間的頂部,通過歐式電動葫蘆作為起升結構,三合一免維護電動機驅動運行,具有起重能力強、靈活性高等優點。
歐式單梁橋式起重機是是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝,在主梁上懸掛電動葫蘆起升機構,可左右、上下、前后實現物料物體在立體空間搬運。該產品技術先進,設計按照國際標準:DIN(德國)、FEM(歐洲)、ISO(國際),具有剛性強、自重輕、結構設計出眾等優點,能有效地節約廠房空間和投資成本,行走結構特點獨特,是您最佳的選擇。
24h全國免費咨詢熱線
86-13929139265
歐式單梁起重機起重量從1噸到20噸,跨度可達28.5米。歐式單梁起重機是工業應用的理想選擇,在市場上非常受歡迎。它具有性能優越、結構緊湊、自重輕、綠色環保節能、靜音、輪壓小、安全可靠和運行高能等特點,可以幫助您有效利用可用空間,節省廠房的整體投資成本,提高生產效率、減少日常維護、節省運營能源消耗,取得更好的投資回報。
A.采用FEM和GB3811標準設計。
B.該系列產品與歐式系列電動葫蘆配套使用。
C.主梁為箱型梁,計算機優化設計,鋼結構有限元優化設計,重量輕。
D.端梁為抗扭箱型,實現模塊化設計,自重輕、體積小。
E.鋼絲繩電動葫蘆高度尺寸小,使吊鉤更靠近邊緣,增加了服務作業面積。
F.為小車提供高柔性扁電纜電源,并具有接地保護。
跨度 Span | S | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | ||
基本參數 Basic Data | 整機自重 | Crane Weight | t | 1.22 | 1.52 | 1.93 | 2.80 | 3.21 | 4.62 | 5.2 | 7.03 | |
小車自重 | Trolley Weight | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | |||
最大輪壓 | Max. Wheel Load | kN | 8.7 | 9.9 | 11.2 | 13.4 | 14.4 | 18.0 | 19.5 | 24.0 | ||
最小輪壓 | Min. Wheel Load | 2.5 | 3.0 | 3.9 | 5.9 | 6.9 | 10.2 | 12 | 16.0 | |||
大車車輪數 | Crane Wheel Q'ty | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
推薦軌道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | P22 | |||
速度 Speed | 起升速度 | Lifting Speed | m/min | 5/0.8 | ||||||||
小車速度 | Trolley Speed | 0 - 20 | ||||||||||
大車速度 | Bridge Speed | 0 - 32 | ||||||||||
電機功率 Motor Power | 起升電機 | Lifting Motor | kW | 2/0.25 | 2/0.25 | 2/0.25 | 2/0.25 | 2/0.25 | 2/0.25 | 2/0.25 | 2/0.25 | |
小車電機 | Trolley Motor | 1×0.3 | 1×0.3 | 1×0.3 | 1×0.3 | 1×0.3 | 1×0.3 | 1×0.3 | 1×0.3 | |||
大車電機 | Bridge Motor | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.65 | |||
整機功率 | Crane Power | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 3.6 | |||

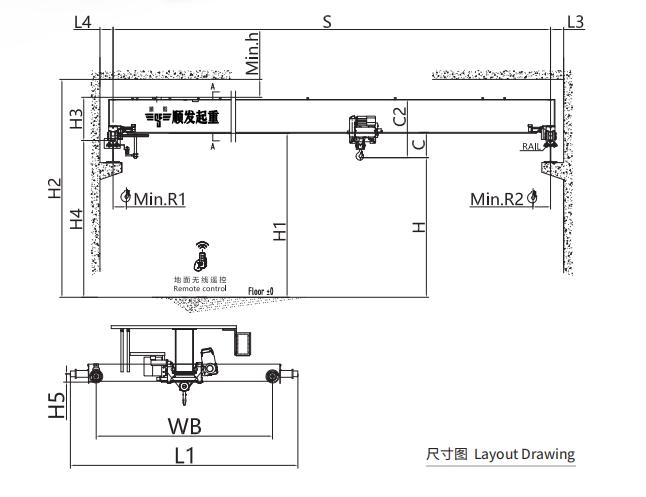

主要尺寸 Main Dimension | 軌頂標高 | Top of Rail Height | H4 | mm | 9000(或根據用戶制定 or specified by clients ) | |||||||
安全凈空 | Top Clearance | Min. h | 2 200 (JB/T1306-2008 ) | |||||||||
C尺寸 | C dimension | C | 330-600 | |||||||||
吊鉤至起重 機頂高度 | Hook to Crane Top | C2 | 852 | 852 | 984 | 1104 | 1236 | 1423 | 1423 | 1543 | ||
軌道至起重 機頂高度 | Rail to Crane Top | H3 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 800 | ||
起升高度 | Lifting Height | H | 8748 | 8748 | 8616 | 8496 | 8364 | 8177 | 8177 | 8257 | ||
屋頂最低點 高度 | Ceiling to Floor Height | H2 | 9800 | 9800 | 9800 | 9800 | 9800 | 9800 | 9800 | 10000 | ||
梁底高度 | Girder Bottom Height | H1 | 9168 | 9168 | 9036 | 8916 | 8784 | 8597 | 8597 | 8677 | ||
吊鉤左極限 | Hook Approach L. | Min. R1 | 440 | 440 | 520 | 540 | 650 | 650 | 650 | 660 | ||
吊鉤右極限 | Hook Approach R. | Min. R2 | 400 | 400 | 480 | 480 | 510 | 510 | 510 | 520 | ||
軌道中心至 左側墻 | Rail Center to Left Wall | L4 | 206 | 206 | 206 | 206 | 206 | 210 | 210 | 246 | ||
軌道中心至 右側墻 | Rail Center to Right Wall | L3 | 206 | 206 | 206 | 206 | 206 | 210 | 210 | 246 | ||
大車輪距 | Bridge Wheel Base | WB | 1800 | 1800 | 1800 | 2200 | 2700 | 3100 | 3800 | 4500 | ||
小車基距 | Trolley Rail Guage | Lxc | / | / | / | / | / | / | / | / | ||
緩沖器高度 | Buffer Height | H5 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | ||
整機寬度 | Crane Width | L1 | 2126 | 2126 | 2126 | 2496 | 2996 | 3456 | 4156 | 5010 | ||
水平側向力 | Guiding (contact)Force | S | kN | 3.4 | 3.9 | 4.4 | 4.9 | 5 | 5.90 | 6.50 | 7.00 | |
緩沖力 | Buffer Force | Bf | 5 | 7 | 9 | 11 | 13 | 15.0 | 18.0 | 20.0 |
